Su koçu pompası (Ram Pompası), mekanik ve hidrolik bir cihazla, düşük yükseklikteki bir şelalenin enerjisini kullanarak suyun belirli bir yükseklikte pompalanmasını sağlar. Pompanın çalışma amacı, pompa seviyesinden yüksekte olan suyun yapmış olduğu basınç ile suyun bir kısmını çok daha yüksekteki bir su deposuna basmaktır.
İlk kendiliğinden çalışan su koçu pompası, 1796'da Voiron'daki kağıt fabrikasında su toplamak için Fransız Joseph Michel Montgolfier (sıcak hava balonunun ortak mucidi olarak bilinir) tarafından icat edildi.
Çalışma prensibi oldukça basit olan su koçu pompasının çalışması için yalnızca bir su kaynağı olması (küçük dereler gibi) yeterlidir. Herhangi bir enerjiye ihtiyaç duymadan, pompa seviyesinden yüksekte olan suyun yapmış olduğu basınç ile sürekli çalışabilir.
Amaç, pompa seviyesinden yüksekte olan suyun yapmış olduğu basınç ile suyun bir kısmını çok daha yüksekteki bir su deposuna basmaktır. Aşağıda pompanın kurulum şekli gösterilmektedir
Pompa çalışırken devamlı bir su akışı vermez. Pompa içerisine giren suyun bir kısmı ancak hedefe ulaşır. Şekilde görüldüğü gibi su kaynağının taban seviyesi hidrolik pompadan daha yüksekte olmalıdır. Suyun pompada çekiç etkisi yaratabilmesi için A ile gösterilen mesafe çok uzun tutulmamalıdır. A mesafesi uzun olacaksa yada su kaynağı daha uzakta olacaksa pompaya yakın olan bir yerde şok etkisini yaratabilecek bir depo kurulmalıdır. Aşağıda su kaynağı daha uzak olan depodan alınan su bir açık su tankına getirilmektedir. Su kaynağından gelen suyun şok dalgaları yaratması mümkün olamayacağından gelen su daha yakın bir tanka boşaltılır. Bu tanktan çıkan suyun çekiç etkisi ram pompasını çalıştırır.
Ara mesafe uzak olup bir ikinci su deposu yerleştirilemeyecek durumdaysa uzak su kaynağı ile hidrolik pompa arasına döşenmiş borunun üzerine üstü açık bir boru bağlanır ve borunun üst hizası su kaynağından yüksekte tutulur.
Pompanın evdeki olanaklarla yapması oldukça kolaydır PVC veya galvanizli boru ve elemanları kullanılması tercih edilir.
1. İlk anda yukarıdaki çek valf açık durumdadır gelen su dışarı doğru akmaktadır. Kapalı olan çekvalf suyun pompalanmasını engellemektedir.
2. Aşamada suyun itme kuvveti çekvalfi kapatacak, su dışarı doğru akamayacağından aşağıdaki çekvalfi açarak, bu bölgeye geçen su önce basınç deposundaki havayı sıkıştırırken bir kısmı da suyun aktarılacağı alana doğru gidecektir.

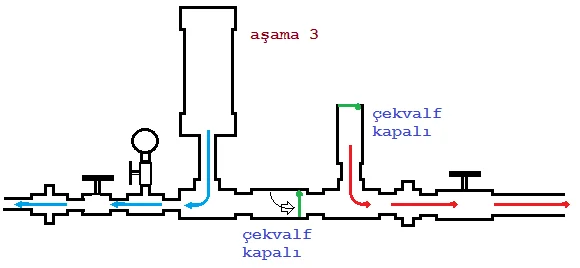

3. aşamada basınç odasındaki hava oldukça sıkışmış, gelen su daha fazla dolamayacağından basınç bölmesindeki su dışarı doğru itilir ve ters durumda olan çekvalf kapanır. Basınç düşüne kadar içerdeki su boşaltma alanına doğru basılır. Bu kısa süre içerisinde üstteki çekvalf de kapalıdır. Giren suyun bir kısmı kaynağa doğru dönmeye başlar.
4. Şimdi basınç bölmesi halen suyu iterken üst çekvalfin kapalı kalma süresi çok kısa olur.
5. Yukarıdaki işlemde açılmış olan üst çekvalften su tekrar dışarı doğru akmaya başlar. Bu işlem tekrarlanarak devam eder.
Kaynak: Su Koçu POMPASI Çalışma Prensibi(ELEKTRİKSİZ SU GÜCÜ POMPASI)(Hydraulic Ram Pump), vikipedia
İlk kendiliğinden çalışan su koçu pompası, 1796'da Voiron'daki kağıt fabrikasında su toplamak için Fransız Joseph Michel Montgolfier (sıcak hava balonunun ortak mucidi olarak bilinir) tarafından icat edildi.
Çalışma prensibi oldukça basit olan su koçu pompasının çalışması için yalnızca bir su kaynağı olması (küçük dereler gibi) yeterlidir. Herhangi bir enerjiye ihtiyaç duymadan, pompa seviyesinden yüksekte olan suyun yapmış olduğu basınç ile sürekli çalışabilir.
Amaç, pompa seviyesinden yüksekte olan suyun yapmış olduğu basınç ile suyun bir kısmını çok daha yüksekteki bir su deposuna basmaktır. Aşağıda pompanın kurulum şekli gösterilmektedir
Pompa çalışırken devamlı bir su akışı vermez. Pompa içerisine giren suyun bir kısmı ancak hedefe ulaşır. Şekilde görüldüğü gibi su kaynağının taban seviyesi hidrolik pompadan daha yüksekte olmalıdır. Suyun pompada çekiç etkisi yaratabilmesi için A ile gösterilen mesafe çok uzun tutulmamalıdır. A mesafesi uzun olacaksa yada su kaynağı daha uzakta olacaksa pompaya yakın olan bir yerde şok etkisini yaratabilecek bir depo kurulmalıdır. Aşağıda su kaynağı daha uzak olan depodan alınan su bir açık su tankına getirilmektedir. Su kaynağından gelen suyun şok dalgaları yaratması mümkün olamayacağından gelen su daha yakın bir tanka boşaltılır. Bu tanktan çıkan suyun çekiç etkisi ram pompasını çalıştırır.
Ara mesafe uzak olup bir ikinci su deposu yerleştirilemeyecek durumdaysa uzak su kaynağı ile hidrolik pompa arasına döşenmiş borunun üzerine üstü açık bir boru bağlanır ve borunun üst hizası su kaynağından yüksekte tutulur.
Pompanın evdeki olanaklarla yapması oldukça kolaydır PVC veya galvanizli boru ve elemanları kullanılması tercih edilir.
Çalışma Prensibi
1. İlk anda yukarıdaki çek valf açık durumdadır gelen su dışarı doğru akmaktadır. Kapalı olan çekvalf suyun pompalanmasını engellemektedir.
2. Aşamada suyun itme kuvveti çekvalfi kapatacak, su dışarı doğru akamayacağından aşağıdaki çekvalfi açarak, bu bölgeye geçen su önce basınç deposundaki havayı sıkıştırırken bir kısmı da suyun aktarılacağı alana doğru gidecektir.
3. aşamada basınç odasındaki hava oldukça sıkışmış, gelen su daha fazla dolamayacağından basınç bölmesindeki su dışarı doğru itilir ve ters durumda olan çekvalf kapanır. Basınç düşüne kadar içerdeki su boşaltma alanına doğru basılır. Bu kısa süre içerisinde üstteki çekvalf de kapalıdır. Giren suyun bir kısmı kaynağa doğru dönmeye başlar.
4. Şimdi basınç bölmesi halen suyu iterken üst çekvalfin kapalı kalma süresi çok kısa olur.
5. Yukarıdaki işlemde açılmış olan üst çekvalften su tekrar dışarı doğru akmaya başlar. Bu işlem tekrarlanarak devam eder.
Su Koçu Pompası nasıl çalışır?
Su Koçu Pompası Yapımı
Kaynak: Su Koçu POMPASI Çalışma Prensibi(ELEKTRİKSİZ SU GÜCÜ POMPASI)(Hydraulic Ram Pump), vikipedia
